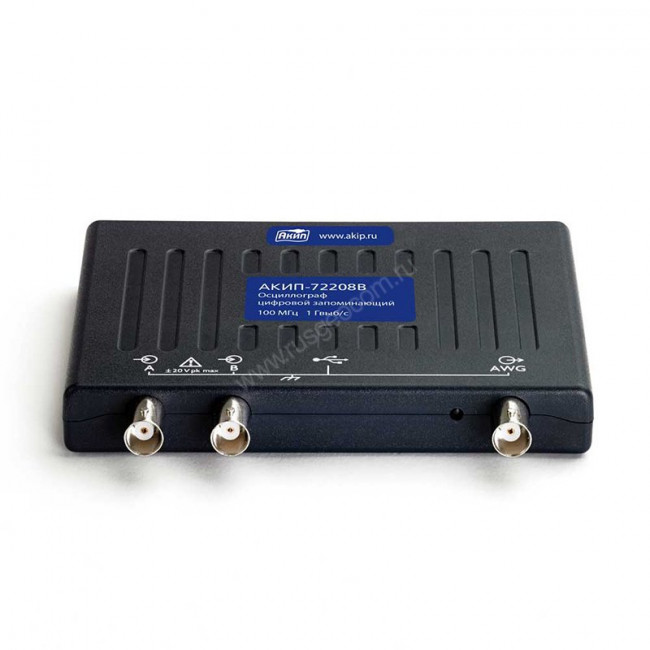

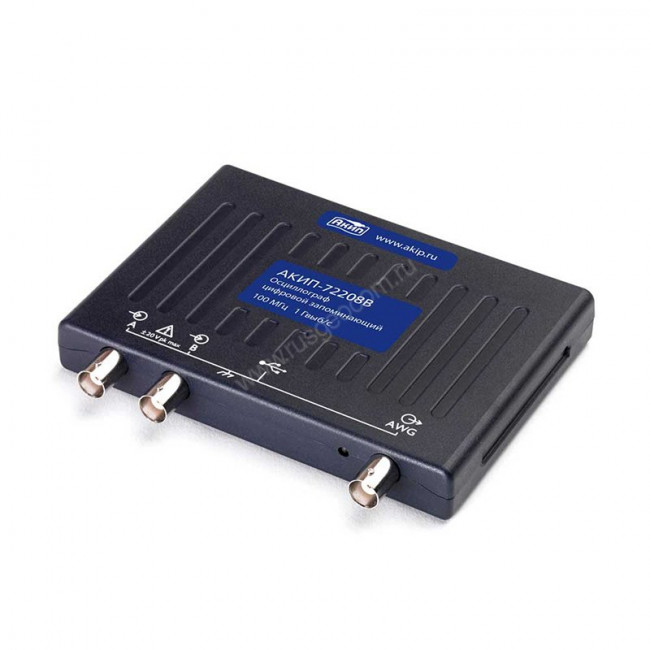

USB-осциллограф АКИП-72406B

Осциллографы серии АКИП-72000A и АКИП-72000B являются идеальным решением для инженеров, проводящих измерения в полевых условиях, а также специалистов по диагностике оборудования выполняющих тестирование в режиме частых поездок на объекты. Исходя их параметров и ключевых особенностей, серия портативных USB-осциллографов, имеет следующие сферы применения: электронный дизайн, исследования и тестирование, техническое проектирование и отладка, образование, эксплуатационное обслуживание и ремонт.

Серия осциллографов АКИП-72000B имеет более глубокий уровень модернизации. В серию входит 6 моделей, в 2-канальном и 4-канальном исполнении, а также версия осциллографа смешанных сигналов с комбинацией 2 аналоговых и 16 цифровых каналов, с полосами пропускания 50 МГц, 70 МГц и 100 МГц. Максимальная частота дискретизации составляет 1 Гвыб/с, максимальная длина памяти до 128 МБ.

• Многофункциональность: осциллограф, анализатор спектра, функциональный генератор, генератор сигналов СПФ (AWG), анализатор последовательных данных в одном компактном корпусе;
• Осциллограф: 4 канала, полоса пропускания 50 МГц, максимальная дискретизация 1 ГГц (1 канал), 500 МГц (2 канала), 250 МГц (3,4 канала), максимальная память до 32 МБ;
• Продвинутое меню синхронизации и интеллектуального запуска;
• Автоматические (15 параметров) и курсорные измерения (ΔU; ΔT; 1/ΔT);
• Создание математических каналов вычислений (30 функций) и пользовательских настроек пробников;
• Цифровая растяжка до x50.000;
• Допусковый контроль (тест по маске);
• Многооконный режим представления входных данных на едином экране при измерениях и анализе;
• Анализатор спектра в полной полосе пропускания, интервал анализа от 128 до 1М точек;
• 8 типов окон отображения спектрограмм на дисплее и 3 режима обработки (ампл., усред., пик. значение);
• Генератор сигналов произвольной формы до 1 МГц/20 Mвыб/с / ЦАП 12бит /память до 32 кБ;
• Декодирование: 1-Wire, ARINC 429, CAN, DCC, DMX512, FlexRay, Ethernet 10Base-T, USB 1.1, I²C, I²S, LIN, PS/2, SPI, SENT, UART/RS-232 (с учетом полосы пропускания и частоты дискретизации выбранной модели осциллографа).
