| Производитель | RIGOL |
| Тип | Цифровые |
| Полоса пропускания | 200 МГц - 50 Ом 200 МГц - 1МОм |
| USB 3.0 Hi-speed Host | 2 на передней панели |
| Тип окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник |
Описание

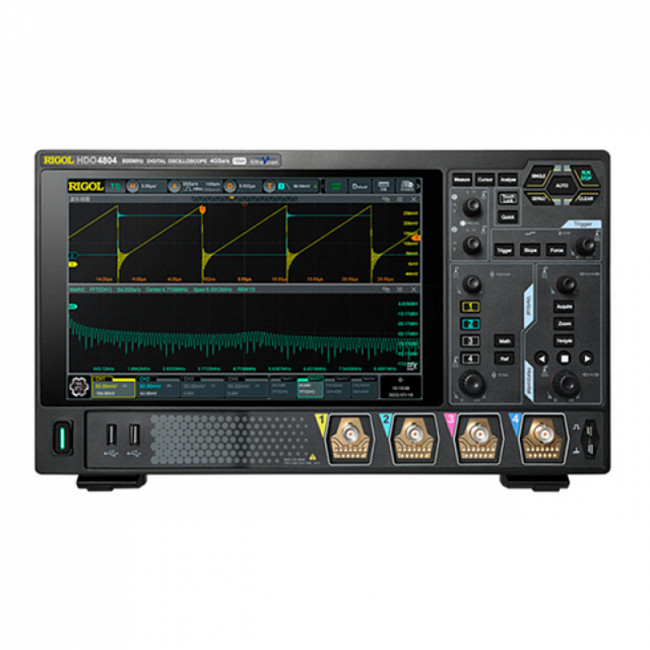

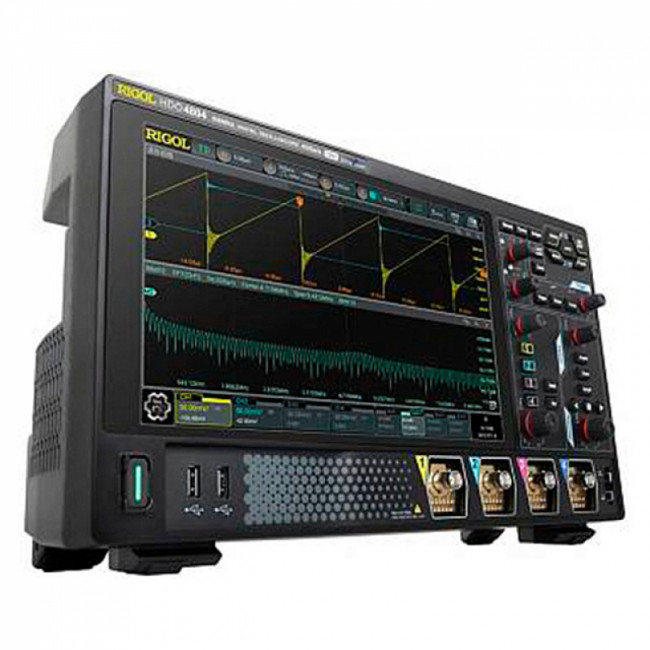

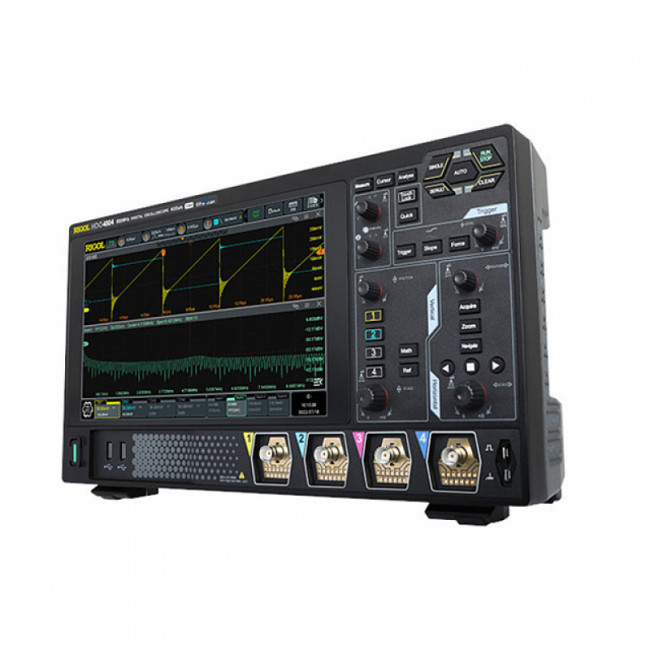

Цифровой осциллограф Rigol DHO4204 – младшая модель в серии высокопроизводительных лабораторных приборов промышленного назначения, оснащенная четырьмя аналоговыми каналами с полосой пропускания 200 МГц. Устройство оборудуется 12-битным АЦП и поддерживает возможность повышения разрешения до 16 бит в режиме усреднения, позволяя контролировать чистоту и целостность сигналов. Цифровой осциллограф работает под управлением ОС Android и построен на основе процессора Cortex-A72 hexa-core с 4 Гб оперативной памяти и чипсета Centaurus, благодаря чему характеризуется высоким быстродействием, обеспечивая частоту выборки до 4 Гвыб./с, и сверхнизким в своем классе уровнем собственных шумов, их типичный показатель не превышает 18 мкВ.
Функциональные возможности
Четырехканальный осциллограф Rigol DHO4204 способен отслеживать 41 параметр контролируемого сигнала в режиме автоматических измерений, с выводом на дисплей до 14 результатов одновременно. Для более точных измерений предусмотрена возможность задействования встроенного 4-битного цифрового вольтметра и прецизионного частотомера, с выбираемой пользователем разрядностью, от 3 до 6. В режиме вычислений на экране может отображаться до 4 функций. При использовании БПФ пиковый детектор обеспечивает захват до 15 пиков. Поддержка поиска и навигации ускоряет обнаружение типовых событий, упрощая работу со сложными длительными сигналами. Режим UltraAcquire позволяет выявлять редкие сбои и аномалии, обеспечивая скорость сбора данных до 1,5 млн. осциллограмм в секунду.
В базовой комплектации осциллограф Rigol DHO4204 способен осуществлять запуск и декодирование шин I2C, SPI, RS232/UART и CAN. Режимы декодирования других протоколов активируется отдельными опциями.
Преимущества
- Мобильность – оборудование выполнено в виде компактного моноблока и снабжено ручкой для переноски, оно может оснащаться внешней батареей DHO4000-BPACK, что обеспечивает возможность выполнения выездных работ в местах, где отсутствует доступ к бытовой электросети.
- Наглядность и гибкость – пользовательский интерфейс Clear Vision на основе 10,1-дюймового сенсорного экрана с разрешением 1280 x 800 обеспечивает простоту обращения с осциллографом, поворотно-нажимные энкодеры позволяют производить необходимые подстройки одной рукой без дополнительных переключений.

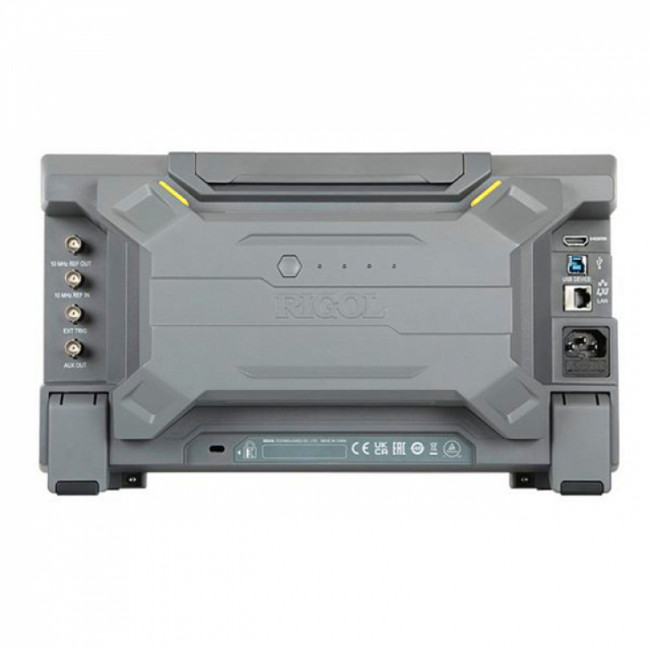

- Расширенный набор интерфейсов – для коммуникации с внешними устройствами и реализации дистанционного управления прибор снабжен портами USB 3.0 и LAN стандарта LXI-C с поддержкой Web-управления, а также HDMI – для трансляции изображения.
| Наименование | значение | ||||
|---|---|---|---|---|---|
| Полоса пропускания | 200 МГц - 50 Ом 200 МГц - 1МОм | ||||
| Время нарастания (от 10% до 90%, типовое) | ≤1,75 нс | ||||
| Количество входных каналов | 4 аналоговых входа + 1 внешний вход запуска | ||||
| Режим выборки | выборка в реальном времени | ||||
| Максимальная частота дискретизации | 4 Гвыб/с (1 канал) 2 Гвыб/с (2 канала) 1 Гвыб/с (4 канала) | ||||
| Максимальная глубина памяти | 250 млн. точек (1 канал). 125 млн. точек (2 канала) 62,5 млн.точек (4 канала) опции: 500 млн.точек (1 канал), 250 млн.точек (2 канала), 125 млн.точек (4 канала) | ||||
| Максимальная скорость захвата сигнала | 50000 осц/сек (векторный режим) 1500000 осц/сек (режим UltraAcquire) | ||||
| Вертикальное разрешение | 12 бит | ||||
| Аппаратная запись и воспроизведение сигналов в реальном времени | макс. 500 000 кадров | ||||
| Пиковый детектор | захват глитчей от 500 ps | ||||
| Тип и размер встроенного дисплея | 10,1 дюймовый емкостный дисплей с функцией мультитач; | ||||
| Разрешение встроенного дисплея | 1280 х 800 пикселей; | ||||
| Параметры вертикальной системы | |||||
| Наименование | значение | ||||
| Связь по входу | открытый, закрытый или земля | ||||
| Входной импеданс | 1 MОм ±1% || 19 пФ ±3 пФ, 50 Ом ±1% | ||||
| Учет ослабления пробников | 0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X | ||||
| Определение пробников | автоматическое определение пробников Rigol | ||||
| Макс. входное напряжение | |||||
| 1 МОм | 300 Вскз CAT I, 400 Впик | ||||
| 50 Ом | 5 Вскз | ||||
| Вертикальное разрешение | 12 бит | ||||
| Эффективное количество ENOB (тип.) | 8 бит | ||||
| Вертикальное отклонение | |||||
| 1 МОм | 100 мкВ/дел ~ 10 В/дел | ||||
| 50 Ом | 100 мкВ/дел ~ 1 В/дел | ||||
| Диапазон смещения | |||||
| 1 МОм | ± 0.5 B (<500 мкВ/дел ) ± 1 В (500 мкВ/дел ~ 65 мВ/дел) ± 10 В (65 мВ/дел ~ 270 мВ/дел) ± 20 В (270 мВ/дел ~ 2.75 В/дел) ±100 В (2.75 мВ/дел ~ 10 В/дел ) | ||||
| 50 Ом | ±1 В (≤135 мВ/дел) ±4 В (>135 мВ/дел ~1 В/дел) | ||||
| Динамический диапазон | ±4 дел (12 бит) | ||||
| Ограничение полосы пропускания | 20 МГц, 250 МГц - выбирается для каждого канала | ||||
| Погрешность коэфф. усиления | ±2% от полной шкалы | ||||
| Погрешность смещения | <200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения | ||||
| ESD защита | ±8 кВ (на входе BNC) | ||||
| Изоляция между каналами | ≥100:1 (DC ~ 500 МГц), ≥30:1 (＞500 МГц ~ макс. полоса) | ||||
| Параметры горизонтальной системы | |||||
| Наименование | значение | ||||
| Коэффициент развертки | 500 пс/дел ~ 1000 с/дел | ||||
| Временное разрешение | 100 пс | ||||
| Погрешность временной базы | погрешность временной базы | ||||
| Максимальная задержка | пред-запуск: -5 делений пост-запуск: 1 с или 100 дел, что больше | ||||
| Задержка между каналами | ≤500 пс | ||||
| Режимы | Y-T, X-Y, SCAN (≥200 мс/дел), самописец ROLL (≥ 50 мс/дел или ≥ 100 мс/дел на выбор) | ||||
| Измерения | |||||
| Наименование | значение | ||||
| Курсорные | |||||
| Количество курсоров | 2 пары XY курсоров | ||||
| Режимы | ручной (ΔY, ΔX, 1/ΔX); отслеживания; автоизмерения | ||||
| Измерения в X-Y режиме | X = Канал 1, Y = Канал 2 | ||||
| Автоматические | |||||
| Количество автоизмерений | 41 тип, 14 измерений может отображаться одновременно | ||||
| Источник | аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4) | ||||
| Диапазон измерения | основное окно, растяжка Zoom | ||||
| Макс. количество отображаемых на канал | 33 типа | ||||
| Вертикальные | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, AC RMS | ||||
| Горизонтальные | Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate | ||||
| Другие | Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓) | ||||
| Статистика | текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени | ||||
| Математические операции | |||||
| Наименование | значение | ||||
| Количество отображаемых одновременно | 4 | ||||
| Операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop | ||||
| Цветовая градация | поддерживается в математических операциях, в т.ч. БПФ | ||||
| БПФ (FFT) | |||||
| Макс.длина | 1 М точек | ||||
| Тип окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | ||||
| ПОИСК И НАВИГАЦИЯ | |||||
| Тип | фронт, импульс | ||||
| Источник | аналоговые каналы (CH1 ~ CH4) | ||||
| Отображение | таблица событий во внутренней или внешней памяти | ||||
| Кнопки навигации | просмотр записанных сигналов по времени поступления, перемещение по событиям, воспроизведение записанных сегментов в режиме Ultra Acquire | ||||
| АНАЛИЗ ОСЦИЛЛОГРАММ | Pass / Fail | ||||
| Источник | аналоговые каналы (CH1 ~ CH4) | ||||
| Запись | |||||
| Источник | аналоговые каналы (CH1 ~ CH4) | ||||
| Макс. количество сегментов | 500000 событий запуска | ||||
| Режим | воспроизведение кадр за кадром или непрерывный; вычисление, измерение и декодирование воспроизводимых сигналов | ||||
| Цветовая градация | |||||
| Источник | аналоговые каналы (CH1 ~ CH4) | ||||
| Темы | температура, интенсивность | ||||
| Режим | во всех режимах | ||||
| Система запуска | |||||
| Наименование | значение | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), внешний запуск EXT TRIG, по сети | ||||
| Режим запуска | авто, обычный, одиночный | ||||
| Тип связи | AC, DC; для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц) | ||||
| Шумовая режекция | Вкл / Выкл | ||||
| Блокировка уровня запуска | 8 нс ~ 10 с | ||||
| Полоса запуска | |||||
| Внутренний | аналоговая полоса осциллографа | ||||
| Внешний | 200 МГц | ||||
| Чувствительность триггера | |||||
| Внутренний | ≥50 мВ/дел: 0,5 делений 0.7 дел (с включенной шумовой режекцией) | ||||
| Внешний | 200 мВп-п (DC ~ 100 МГц) 500 мВп-п (100 МГц~ 200 МГц) | ||||
| Диапазон уровня запуска | |||||
| Внутренний | ±5 делений от центра экрана | ||||
| Внешний | ±5 В | ||||
| Сеть | фикс. 40% ~ 60% | ||||
| Внешний запуск EXT TRIG | |||||
| Входной импеданс | 1 МОм±1%, BNC разъем | ||||
| Джиттер запуска (тип.) | < 1 нс скз (режим выборка, запуск по фронту, уровень запуска около 50% от уровня внешнего сигнала) | ||||
| Типы запуска | штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN опционально: CAN-FD, FlexRay, LIN, I²S, MIL-STD-1553 | ||||
| Запуск по фронту | |||||
| Тип фронта | нарастающий, спадающий, нарастающий & спадающий | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), EXT, сеть AC Line | ||||
| Запуск по длительности импульса | |||||
| Условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| Запуск по скорости нарастания | |||||
| Условие запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| Запуск по видеосигналу | |||||
| Система | NTSC, PAL и SECAM | ||||
| Стандарт | 480P/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| Запуск по шаблону | |||||
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| Запуск по длительности события | |||||
| Установка | H, L, X | ||||
| Условие запуска | >, <, внутри интервала<>, вне интервала >< | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| Запуск по истечении времени (TimeOut) | |||||
| Тип фронта | нарастающий, спадающий, нарастающий & спадающий | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| Запуск по ранту | |||||
| Условие | прохождение через заданный уровень | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| Запуск по окну | |||||
| Тип фронта | нарастающий, спадающий | ||||
| Позиция запуска | вход, выход, время | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| Запуск по задержке | |||||
| Фронт | нарастающий, спадающий | ||||
| Условие задержки | >, <, внутри интервала<>, вне интервала >< | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| Запуск Установка / Удержание | |||||
| Фронт | нарастающий, спадающий | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| Запуск по N фронту | |||||
| Тип фронта | нарастающий, спадающий | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| RS-232/UART запуск | |||||
| Условие запуска | Start, Error, Check Error, Data | ||||
| Скорость | до 20 Мбит/сек | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| I²C запуск | |||||
| Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, Address&Data | ||||
| Разрядность адреса | 7 бит, 8 бит, 10 бит | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| SPI запуск | |||||
| Условие запуска | CS, TimeOut | ||||
| Разрядность | 4 бит ~ 32 бит | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| CAN запуск | |||||
| Условие запуска | начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random | ||||
| Тип сигнала | CAN_H, CAN_L, TX/RX, DIFF | ||||
| Скорость | до 5 Мбит/сек | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| CAN-FD запуск (опция HDO4000-AUTOA) | |||||
| Условие запуска | начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random | ||||
| Тип сигнала | CAN_H, CAN_L, TX/RX, DIFF | ||||
| Скорость | до 10 Мбит/сек | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| FlexRay запуск (опция HDO4000-FLEXA) | |||||
| Условие запуска | позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Null, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err). | ||||
| Скорость | до 10 Мбит/сек | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| LIN запуск (опция HDO4000-AUTOA) | |||||
| Условие запуска | Sync, ID, Data (длина задается), Data&ID, Wakeup, Sleep, Error | ||||
| Скорость | до 20 Мбит/сек | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| I²S запуск (опция HDO4000-AUDIOA) | |||||
| Тип канала | левый, правый, левый и правый | ||||
| Условие сравнения | =, ≠, >, <, <>, >< | ||||
| Режимы | I2S, LJ, RJ | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| MIL-STD-1553 запуск (опция HDO4000-AEROA) | |||||
| Условие запуска | Data Sync, Cmd Sync, все поля синхронизации All Sync, Data, RTA, RTA+11Bit, Error (ошибка синхронизации и ошибка четности) | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| Декодирование сигналов | |||||
| Наименование | значение | ||||
| Типы шин | штатно: Parallel, RS232/UART, I²C, SPI, CAN опционально: CAN-FD, FlexRay, LIN, I²S, MIL-STD-1553 | ||||
| Параллельные шины Parallel | |||||
| Разрядность | 4 бит | ||||
| Источник | аналоговые каналы (CH1 ~ CH4) | ||||
| RS-232/UART | |||||
| Разрядность TX/RX | 5 бит ~ 9 бит | ||||
| Скорость | до 20 Мбит/сек | ||||
| Четность | Odd, Even, нет | ||||
| Стоповые биты | 1 или 2 бита | ||||
| Источник | аналоговые каналы (CH1 ~ CH4) | ||||
| I²C | |||||
| Параметр | адрес (c или без бита R/W), данные, ACK | ||||
| Источник | аналоговые каналы (CH1 ~ CH4) | ||||
| SPI | |||||
| Параметр | MISO/MOSI данные | ||||
| Тип | CS, TimeOut | ||||
| Разрядность | 4 бит ~ 32 бит | ||||
| Источник | аналоговые каналы (CH1 ~ CH4) | ||||
| CAN | |||||
| Параметр | Frame (ID, byte number, CRC), Overload Frame, Frame Data ((standard/extended ID, control domain, data domain, CRC, and ACK) | ||||
| Тип | CAN_H, CAN_L, TX/RX, DIFF | ||||
| Скорость | до 5 Мбит/сек | ||||
| Источник | аналоговые каналы (CH1 ~ CH4) | ||||
| CAN-FD (опция HDO4000-AUTOA) | |||||
| Параметр | Frame (ID, byte number, CRC), Overload Frame, Frame Data ((standard/extended ID, control domain, data domain, CRC, and ACK) | ||||
| Тип | CAN_H, CAN_L, TX/RX, DIFF | ||||
| Скорость | до 10 Мбит/сек | ||||
| Источник | аналоговые каналы (CH1 ~ CH4) | ||||
| FlexRay (опция HDO4000-FLEXA) | |||||
| Параметр | ID, PL (payload), Header CRC, Cycle Count, Data, Tail CRC, DTS | ||||
| Тип | BP, BM, RX/TX | ||||
| Скорость | до 10 Мбит/сек | ||||
| Источник | аналоговые каналы (CH1 ~ CH4) | ||||
| LIN (опция HDO4000-AUTOA) | |||||
| Протокол | версия (1.X или 2.X) | ||||
| Параметр | sync, ID, data, check sum | ||||
| Скорость | до 20 Мбит/сек | ||||
| Источник | аналоговые каналы (CH1 ~ CH4) | ||||
| I²S (опция HDO4000-AUDIOA) | |||||
| Тип канала | левый, правый | ||||
| Разрядность | 4 бит ~ 32 бит | ||||
| Режимы | I2S, LJ, RJ | ||||
| Источник | аналоговые каналы (CH1 ~ CH4) | ||||
| MIL-STD-1553 (опция HDO4000-AEROA) | |||||
| Параметр | data word, command word, status word (адрес+последние 11 бит) | ||||
| Источник | аналоговые каналы (CH1 ~ CH4) | ||||
Цифровой вольтметр | |||||
| Наименование | значение | ||||
| Источник | аналоговые каналы (CH1 ~ CH4) | ||||
| Функция измерения | DC, AC+DC RMS, AC RMS | ||||
| Разрешение | ACV / DCV: 4 бита | ||||
| Звуковой сигнал | при выходе значения напряжения за верхний или нижний заданные пределы внутри или вне установленного диапазона | ||||
| Порты ввода / вывода | |||||
| Наименование | значение | ||||
| USB 3.0 Hi-speed Host | 2 на передней панели | ||||
| USB 3.0 Hi-speed Device | 1 на задней панели | ||||
| LAN | 1 на задней панели (10 / 100 / 1000 Base-T, поддержка LXI-C) | ||||
| WEB интерфейс | поддержка VNC Web | ||||
| HDMI видеовыход | 1 на задней панели (HDMI 1.4b, A plug) | ||||
| Вход/выход опорного сигнала 10 MHz Reference Clock In/Out | |||||
| Вход | 1, BNC разъем на задней панели | ||||
| Параметры входного сигнала | 50 Ом, амплитуда 130 мВпп ~ 4.1 Впп (-10 дБм, 20 дБм), частота 10 МГц ± 10 ppm | ||||
| Выход | 1, BNC разъем на задней панели | ||||
| Параметры выходного сигнала | 50 Ом, 1.5 Впп синусоидальная форма | ||||
| Aux Output комбинированный выход | |||||
| Разъем | BNC на задней панели: Vo (H) ≥2.5 В (открытый контур) ≥1.0 В (50 Ом - GND) Vo (L) ≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ом - GND) | ||||
| Выход синхронизации (Trig Out) | Импульсный сигнал синхронизации | ||||
| Выход "Годен / Не годен" (Pass / Fail) | Импульсный сигнал по событию (задание полярности, длительность 10 нс...10 мс | ||||
| Выход компенсации пробника | |||||
| Частота | меандр 1 кГц | ||||
| Амплитуда | 0 ~ 3 Вп-п | ||||
| Общие характеристики | |||||
| Тип и размер встроенного дисплея | 10.1-дюймовый сенсорный дисплей с управлением "Multi-Touch" | ||||
| Разрешение встроенного дисплея | 1280 х 900 пикселей, соотношение сторон 16:9 | ||||
| Тип процессора | Cortex-A72, 1.8 GHz, hexa-core | ||||
| Системная память | 4 Гб RAM | ||||
| Операционная система | операционная система | ||||
| Операционная система | Android | ||||
| Внутренняя энергонезависимая память | 8 Гб | ||||
| Напряжение | 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц | ||||
| Предохранитель | 3,15 A, T тип, 250 В | ||||
| Потребляемая мощность | <200 Вт | ||||
| Габаритные размеры | 358.14 × 214.72 × 120.62 мм | ||||
| Вес | 3,8 кг |
Характеристики
| Производитель | RIGOL |
| Тип | Цифровые |
| Полоса пропускания | 200 МГц - 50 Ом 200 МГц - 1МОм |
| USB 3.0 Hi-speed Host | 2 на передней панели |
| Тип окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник |
| Тип процессора | Cortex-A72, 1.8 GHz, hexa-core |
| Динамический диапазон | ±4 дел (12 бит) |
| Тип и размер встроенного дисплея | 10.1-дюймовый сенсорный дисплей с управлением "Multi-Touch" |
| Потребляемая мощность | <200 Вт |
| Погрешность коэфф. усиления | ±2% от полной шкалы |
| Вертикальное разрешение | 12 бит |
| Горизонтальные | Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate |
| Пиковый детектор | захват глитчей от 500 ps |
| Шумовая режекция | Вкл / Выкл |
| Задержка между каналами | ≤500 пс |
| Разрядность адреса | 7 бит, 8 бит, 10 бит |
| Отображение | таблица событий во внутренней или внешней памяти |
| Стоповые биты | 1 или 2 бита |
| Другие | Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓) |
| Выход "Годен / Не годен" (Pass / Fail) | импульсный сигнал по событию (задание полярности, длительность 10 нс...10 мс |
| Установка | H, L, X |
| Анализ осциллограмм | Pass / Fail |
| WEB-интерфейс | поддержка VNC Web |
| Определение пробников | автоматическое определение пробников Rigol |
| Амплитуда | 0 ~ 3 Вп-п |
| Вертикальные | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, AC RMS |
| Разрядность | 4 бит ~ 32 бит |
| Тип связи | AC, DC; для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц) |
| Система | NTSC, PAL и SECAM |
| Условие задержки | >, <, внутри интервала<>, вне интервала >< |
| Изоляция между каналами | ≥100:1 (DC ~ 500 МГц), ≥30:1 (＞500 МГц ~ макс. полоса) |
| Ограничение полосы пропускания | 20 МГц, 250 МГц - выбирается для каждого канала |
| Выход синхронизации (Trig Out) | импульсный сигнал синхронизации |
| Напряжение | 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц |
| 50 Ом | ±1 В (≤135 мВ/дел) ±4 В (>135 мВ/дел ~1 В/дел) |
| Звуковой сигнал | при выходе значения напряжения за верхний или нижний заданные пределы внутри или вне установленного диапазона |
| Учет ослабления пробников | 0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X |
| Сеть | фикс. 40% ~ 60% |
| Макс. количество отображаемых на канал | 33 типа |
| Режим | во всех режимах |
| Темы | температура, интенсивность |
| Источник | аналоговые каналы (CH1 ~ CH4) |
| Позиция запуска | вход, выход, время |
| Погрешность смещения | <200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения |
| Четность | Odd, Even, нет |
| Вес | 3,8 кг |
| Параметры выходного сигнала | 50 Ом, 1.5 Впп синусоидальная форма |
| Габаритные размеры | 358.14 × 214.72 × 120.62 мм |
| 1 МОм | ± 0.5 B (<500 мкВ/дел ) ± 1 В (500 мкВ/дел ~ 65 мВ/дел) ± 10 В (65 мВ/дел ~ 270 мВ/дел) ± 20 В (270 мВ/дел ~ 2.75 В/дел) ±100 В (2.75 мВ/дел ~ 10 В/дел ) |
| Выход | 1, BNC разъем на задней панели |
| Внутренняя энергонезависимая память | 8 Гб |
| Диапазон измерения | основное окно, растяжка Zoom |
| Количество автоизмерений | 41 тип, 14 измерений может отображаться одновременно |
| Наименование | значение |
| Макс. количество сегментов | 500000 событий запуска |
| Протокол | версия (1.X или 2.X) |
| Условие | прохождение через заданный уровень |
| Погрешность временной базы | погрешность временной базы |
| Разрядность TX/RX | 5 бит ~ 9 бит |
| Параметры входного сигнала | 50 Ом, амплитуда 130 мВпп ~ 4.1 Впп (-10 дБм, 20 дБм), частота 10 МГц ± 10 ppm |
| Разрешение | ACV / DCV: 4 бита |
| Аппаратная запись и воспроизведение сигналов в реальном времени | макс. 500 000 кадров |
| Стандарт | 480P/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz |
| ESD защита | ±8 кВ (на входе BNC) |
| Режимы | I2S, LJ, RJ |
| Измерения в X-Y режиме | X = канал 1, Y = канал 2 |
| Блокировка уровня запуска | 8 нс ~ 10 с |
| Кнопки навигации | просмотр записанных сигналов по времени поступления, перемещение по событиям, воспроизведение записанных сегментов в режиме Ultra Acquire |
| Разъем | BNC на задней панели: Vo (H) ≥2.5 В (открытый контур) ≥1.0 В (50 Ом - GND) Vo (L) ≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ом - GND) |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Предохранитель | 3,15 A, T тип, 250 В |
| Типы шин | штатно: Parallel, RS232/UART, I²C, SPI, CAN опционально: CAN-FD, FlexRay, LIN, I²S, MIL-STD-1553 |
| Внешний | ±5 В |
| HDMI видеовыход | 1 на задней панели (HDMI 1.4b, A plug) |
| тип | BP, BM, RX/TX |
| Максимальная скорость захвата сигнала | 50000 осц/сек (векторный режим) 1500000 осц/сек (режим UltraAcquire) |
| Максимальная частота дискретизации | 4 Гвыб/с (1 канал) 2 Гвыб/с (2 канала) 1 Гвыб/с (4 канала) |
| Эффективное количество ENOB (тип.) | 8 бит |
| Связь по входу | открытый, закрытый или земля |
| Количество курсоров | 2 пары XY курсоров |
| Вход | 1, BNC разъем на задней панели |
| Макс.длина | 1 М точек |
| Режим запуска | авто, обычный, одиночный |
| Условие запуска | Data Sync, Cmd Sync, все поля синхронизации All Sync, Data, RTA, RTA+11Bit, Error (ошибка синхронизации и ошибка четности) |
| Функция измерения | DC, AC+DC RMS, AC RMS |
| Условие сравнения | =, ≠, >, <, <>, >< |
| Внутренний | ±5 делений от центра экрана |
| LAN | 1 на задней панели (10 / 100 / 1000 Base-T, поддержка LXI-C) |
| Частота | меандр 1 кГц |
| Режим выборки | выборка в реальном времени |
| Время нарастания (от 10% до 90%, типовое) | ≤1,75 нс |
| Входной импеданс | 1 МОм±1%, BNC разъем |
| Максимальная задержка | пред-запуск: -5 делений пост-запуск: 1 с или 100 дел, что больше |
| Параметр | data word, command word, status word (адрес+последние 11 бит) |
| Операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop |
| Максимальная глубина памяти | 250 млн. точек (1 канал). 125 млн. точек (2 канала) 62,5 млн.точек (4 канала) опции: 500 млн.точек (1 канал), 250 млн.точек (2 канала), 125 млн.точек (4 канала) |
| Тип фронта | нарастающий, спадающий |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Тип канала | левый, правый |
| USB 3.0 Hi-speed Device | 1 на задней панели |
| Количество входных каналов | 4 аналоговых входа + 1 внешний вход запуска |
| Системная память | 4 Гб RAM |
| Операционная система | Android |
| Разрешение встроенного дисплея | 1280 х 900 пикселей, соотношение сторон 16:9 |
| Скорость | до 20 Мбит/сек |
| Временное разрешение | 100 пс |
| Типы запуска | штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN опционально: CAN-FD, FlexRay, LIN, I²S, MIL- |
| Количество отображаемых одновременно | 4 |
| Коэффициент развертки | 500 пс/дел ~ 1000 с/дел |
| Джиттер запуска (тип.) | < 1 нс скз (режим выборка, запуск по фронту, уровень запуска около 50% от уровня внешнего сигнала) |
| Статистика | текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени |
| Тип сигнала | CAN_H, CAN_L, TX/RX, DIFF |
| Фронт | нарастающий, спадающий |
Цифровой осциллограф RIGOL DHO4204 отзывы
Об этом товаре отзывов пока нет. Будьте первым!
Рекомендуем посмотреть
