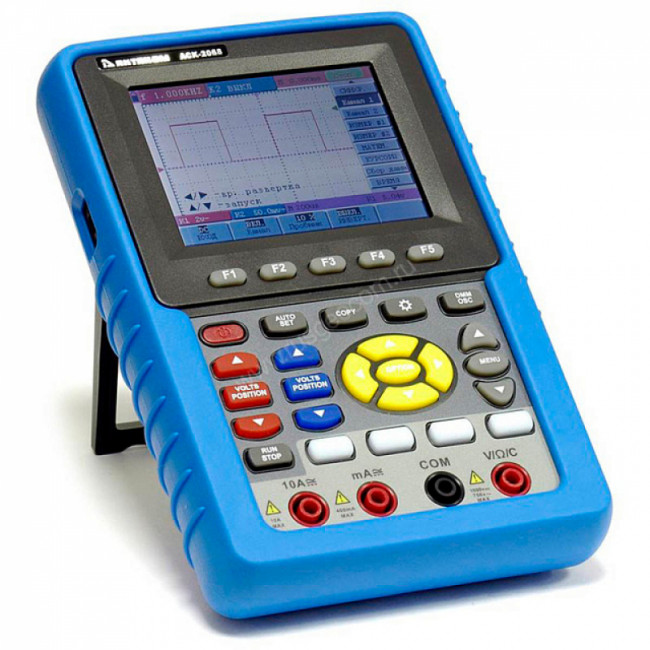

Цифровой осциллограф Актаком АСК-2068

Предназначен для визуального наблюдения сигнала и сохранения его для дальнейшей обработки

• 20 автоматических измерений: Vpp, Vavg,RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Preshoot, Risetime, Falltime, +Width, -Width, +Duty, -Duty, Delay A→B、Delay A→B
• курсорные измерения
• режим мультиметра
• интерполяция sin(x)/x
• хранение осциллограмм: 4 осциллограммы
• цветной ЖКИ дисплей
• USB интерфейс для связи с ПК, программное обеспечение
• автономная работа от встроенного аккумулятора

Технические характеристики

в режиме осциллографа

• 2 канала
• полоса пропускания 60 МГц
• максимальная частота дискретизации 250 Мвыб/сек
• время нарастания 5,8 нс
• вертикальная чувствительность 5 мВ/дел ... 5 В/дел
• вертикальное разрешение 8 бит
• погрешность ± 3%
• входной импеданс 1 МОм
• максимальное входное напряжение 400 Впик
• входы: АС, DC, GND
• математические функции: суммирование, вычитание, умножение, деление, инверсия
• режим X-Y
• коэффициент развертки 5 нс/дел ... 100 с/дел
• память 6 К на канал
• режимы синхронизации: фронт, видео
• пиковый детектор
• функция усреднения (4...128)
• режим тестирования диодов
• режим прозвонки цепи

Общие характеристики

• Дисплей 3,8 дюйма цветной ЖКИ, разрешение 320x240 точек, 4096 цветов
• Питание: 8,5 В DC, 1,5 A (аккумулятор) / 100-240 В, 50/60 Гц (сетевой адаптер)
• Потребляемая мощность не более 6 Вт
• Время работы от аккумулятора до 4 часов
• Габаритные размеры 180x115x40 мм
• Масса 0,645 кг
• Габаритные размеры в упаковочной таре 290х145х425, вес 2,8 кг.
