| Производитель | Техно-АС |
| Источники питания | от приемника |
| Режим 2 | 20 ± 5 |
| Режим 2, 3 | 5 ± 1,25 |
| Ограниченное по умолчанию | 5 |
Описание
Трассоискатель ТЕХНО-АС Успех АГ-408.10 помогает находить и измерять глубину подземных коммуникаций до 6 метров. С ним можно трассировать кабели на расстояние до 5 км и искать электрические кабели под напряжением, а также определять места пересечения трубопроводов и кабелей.
При строительстве и ремонте подземных коммуникаций важно иметь точное оборудование. Трассоискатель успешно справляется с этой задачей.
Функциональность

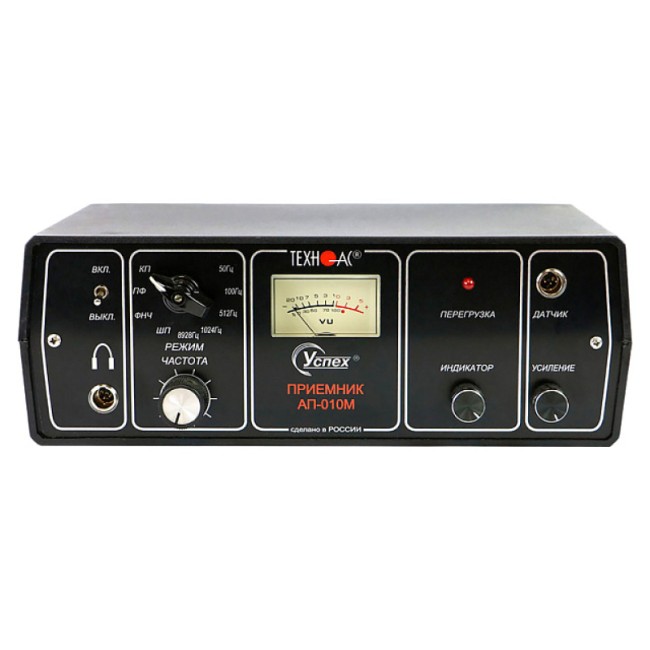

В комплект входит многофункциональный приемник АП-010М с аналоговым стрелочным индикатором. Это позволяет оператору точно определить направление.
Приемник поддерживает широкий диапазон частот (50 / 100 / 512 / 1024 / 8928 Гц) и имеет частотные фильтры. Это обеспечивает надежное обнаружение коммуникаций. Устройство работает при температурах до -30°C и подходит для разных климатических условий.

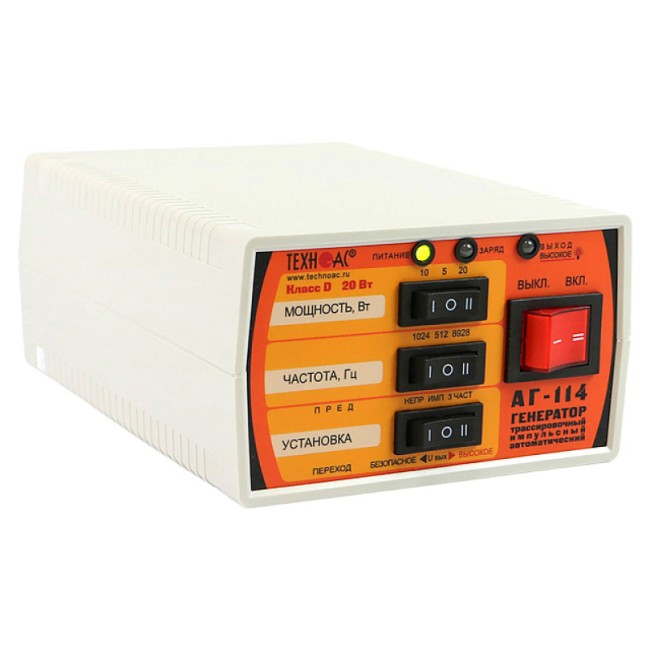

Генератор АГ-114
Генератор АГ-114 — важная часть комплекта. Он компактный, автономный и мощный (до 20 Вт). Генератор работает на расстоянии до 3 км, что удобно для оператора.
Устройство простое в использовании и не требует высокой квалификации. Оно автоматически подстраивается под нагрузку и позволяет выбирать мощность.
| АП-010М | |
|---|---|
| Девять режимов работы на 26 частотных диапазонах, Гц | 50, 100, 512, 1024, 8928, "ШП", "ФНЧ" (10 диап.), "ПФ" (10 диап.) |
| Общий коэффициент усиления по звуковому тракту, дБ | 35 |
| Напряжение питания, В | 9+1-2,5 |
| Тип элементов питания | 6 х 1,5 В (батареи типа С) |
| Мощность, подводимая к головным телефонам, мВт | 100 |
| Потребляемая мощность, не более, Вт | 0,9 |
| Габаритные размеры прибора, не более | 250 х 90 х 147 мм |
| Масса, не более | 1,5 кг |
| АГ-114.1 | |
| Частоты генерируемого сигнала, Гц | |
| Частота 1 | 512 ± 0,25 |
| Частота 2 | 1024 ± 0,5 |
| Частота 3 | 8192 ± 4 |
| Режимы генерации | |
| Режим 1 | непрерывный |
| Режим 2 | импульсные посылки |
| Режим 3 | импульсный трехчастотный |
| Длительность импульса, мс | |
| Режим 2, 3 | 100 |
| Частота следования импульсов, Гц | |
| Режим 2 | 1 |
| Режим 3 | 2 |
| Мощность, отдаваемая генератором в нагрузку, Вт | |
| Мощность 1 ("5Вт") | 5 ± 1,25 |
| Мощность 2 ("10Вт") | 10 ± 2,5 |
| Мощность 3 ("20Вт") | 20 ± 5 |
| Допустимое сопротивление нагрузки, Ом | любое |
| Диапазон сопротивлений согласованной нагрузки, Ом | |
| Мощность 1 ("5Вт") | 0,3…1000 |
| Мощность 2 ("10Вт") | 0,3…500 |
| Мощность 3 ("20Вт") | 0,3…250 |
| Напряжение на выходе, В | |
| Ограниченное по умолчанию | 36 |
| Максимальное | 72 |
| Согласование с нагрузкой | автоматическое, 20-ти ступенчатое |
| Время согласования максимальное, не более, с | 12 |
| Допустимое внешнее напряжение питания, В | 11...15 |
| Источники питания | |
| Встроенный аккумулятор: напряжение, В емкость, Ач |
12 2,2 |
| Сетевой блок | 15 В / 4 А max |
| Время зарядки штатного аккумулятора не более, ч | 5 |
| Габаритные размеры генератора, не более | 190 х 140 х 80 мм |
| Вес генератора в чехле, не более | 2,5 кг |
| ЭМД-227М | |
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 8928, 1024, 512 |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
| ИЭМ-301.2 | |
| Максимальная мощность, подводимая к "рамке", не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
Характеристики
| Производитель | Техно-АС |
| Источники питания | от приемника |
| Режим 2 | 20 ± 5 |
| Режим 2, 3 | 5 ± 1,25 |
| Ограниченное по умолчанию | 5 |
| Время зарядки штатного аккумулятора не более, ч | 36 |
| Масса не более | 1,5 кг |
| Режим 1 | импульсный трехчастотный |
| Длительность импульса, мс | 2 |
| Диапазон сопротивлений согласованной нагрузки, Ом | автоматическое, 20-ти ступенчатое |
| Встроенный аккумулятор напряжение, В емкость, Ач | принудительная (управляется приемником) |
| Согласование с нагрузкой | 2,5 кг |
| Режимы генерации | импульсные посылки |
| Допустимое сопротивление нагрузки, Ом | 72 |
| Потребляемая мощность, не более, Вт | 0,9 |
| Сетевой блок | 10 |
| Частота 3 | непрерывный |
| Мощность 3 ("20Вт") | 122,2 |
| Девять режимов работы на 26 частотных диапазонах, Гц | 50, 100, 512, 1024, 8928, "ШП", "ФНЧ" (10 диап.), "ПФ" (10 диап.) |
| Габаритные размеры прибора (не более) | 250 х 90 х 147 мм |
| Частота 2 | 8192 ± 4 |
| Мощность 2 ("10Вт") | 11...15 |
| Мощность, подводимая к головным телефонам, мВт | 100 |
| Напряжение на выходе, В | 15 В / 4 А max |
| Частота 1 | 1024 ± 0,5 |
| Мощность 1 ("5Вт") | 12 |
| Общий коэффициент усиления по звуковому тракту, дБ | 35 |
| Напряжение питания, В | 9+1-2,5 |
| Частоты генерируемого сигнала, Гц | 512 ± 0,25 |
| Мощность, отдаваемая генератором в нагрузку, Вт | 0,3…1000 |
| Допустимое внешнее напряжение питания, В | 8928, 1024, 512 |
| Тип элементов питания | 6 х 1,5 В (батареи типа С) |
| Режим 3 | любое |
| Частота следования импульсов, Гц | 10 ± 2,5 |
| Время согласования максимальное, не более, с | резонансная ферритовая магнитная антенна |

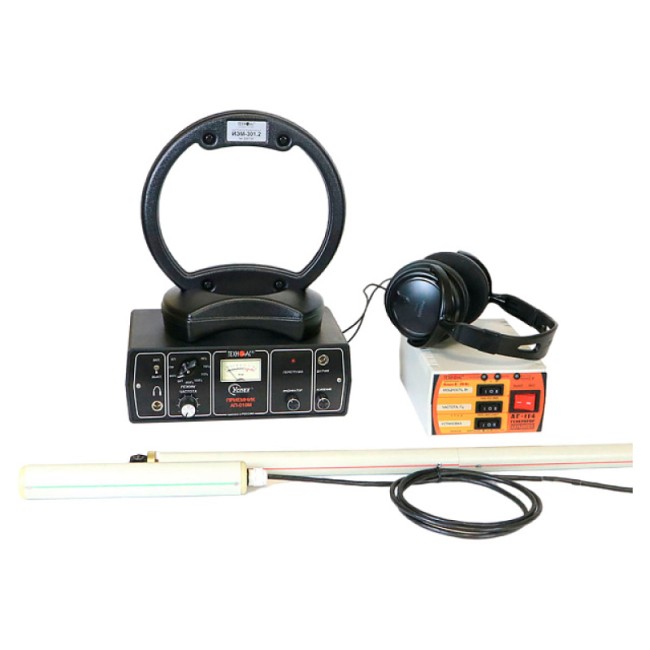

Комплектация
- Трассопоисковый приемник АП-010М

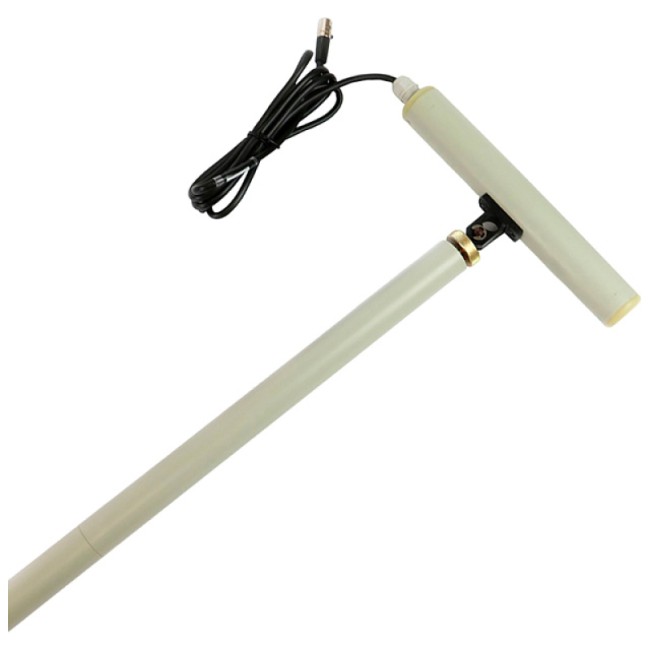

- Электромагнитный датчик ЭМД-227М
- Головные телефоны
- Генератор АГ-114
- Источник питания AG114M.02.020
- Кабель аккумулятора АГ120.02.050
- Кабель внешнего аккумулятора АГ120.02.020
- Штырь заземления АГ110.02.004 - 2 шт.
- Индукционная антенна ИЭМ-301.2
- Кабель АГ105.02.020
- Контакт магнитный АГ120.02.090 - 2 шт.
- Батарейки для приемника - 6 шт.
- Сумка для комплекта (чехол 53183)
- Сумка для приемника (чехол 53108)
- Сумка для батарейного отсека (чехол 53113)
- Сумка для антенны (чехол 53107)
- Сумка для генератора (чехол 53163)
- Руководство по эксплуатации
- Паспорт
