| Производитель | Радио-Сервис |
| Погрешность показаний глубины залегания трассы, %, не более | 5 |
| Диапазон регулировки выходной мощности на нагрузке | от 0,5 до 600 Ом, Втот 10 до 75 |
| Полоса пропускания для режима "эфир" | от 48 Гц до 10 кГц |
| Нетто (масса прибора) | 14800 гр |
Описание

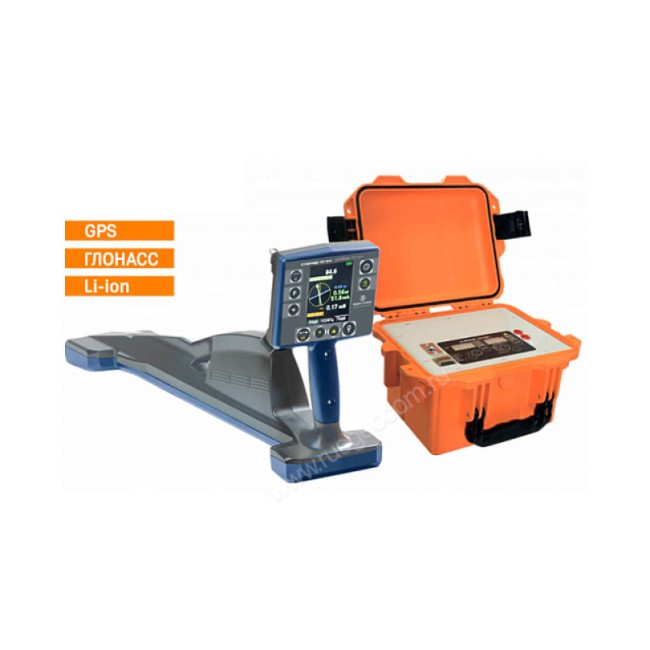

Трассоискатель Радио-Сервис Сталкер 75-24 с GPS/ГЛОНАСС — это комплект из генератора сигналов ГТ-75, поискового приемника ПТ-24 и нужных аксессуаров. Он помогает находить коммуникации, определять их глубину и локализацию повреждений изоляции.
Встроенный GPS/ГЛОНАСС модуль позволяет точно картографировать сети кабелей или трубопроводов. Это значительно лучше, чем использовать смартфон для навигации.
Литий-ионные аккумуляторы делают трассоискатель автономным и позволяют работать до 20 часов без подзарядки.
Основные преимущества
Трассоискатель Радио-Сервис Сталкер 75-24 универсален: он подходит для поиска силовых кабелей, коммуникационных линий и металлических трубопроводов. Приемник находит линии на глубине до 10 метров и отслеживает их на расстоянии до 10 км от генератора.
Оборудование не только ищет коммуникации, но и решает диагностические задачи. Можно измерять силу тока в кабеле, отслеживать сигналы внутритрубных датчиков и инспекционных камер.
Генератор трассоискателя подает синусоидальный сигнал, что снижает влияние помех от соседних коммуникаций. Мощность сигнала регулируется до 75 Вт, что позволяет работать в сложных условиях.
Режим "Компас"
Эта функция помогает одновременно отслеживать линию и другой кабель под напряжением или трубопровод с электрохимической защитой. Трассоискатель определяет глубину обеих коммуникаций, что облегчает работу в плотных сетях.
Дополнительные возможности
Память приемника сохраняет до 10 000 точек треков в ручном или автоматическом режиме. Встроенный Bluetooth передает данные на ПК. Приемник может работать на частотах ЭХЗ без генератора.
В комплект входят дополнительные датчики и А-рамка для точной локализации дефектов. Это расширяет возможности базового оборудования.
| Активные частоты*, Гц | 273, 526, 1024,8928, 32768 |
|---|---|
| Пассивные частоты, Гц | 50 (POWER), 100, 300, 550, 1450 "РАДИО", "Эфир" |
| Полоса пропускания для режима "РАДИО" | от 10 кГц до 36 кГц |
| Полоса пропускания для режима "Эфир" | от 48 Гц до 10 кГц |
| Погрешность показаний глубины залегания трассы, %, не более | 5 |
| Память | 10 000 точек |
| Габаритные размеры, мм, не более | 700x300x140 |
| Масса, кг, не более | 1,9 |
| Диапазон рабочих температур, °С | от -30 до +55 |
| ГТ-75 | |
| Рабочие частоты*, Гц | 273, 526, 1024, 8928 |
| Диапазон регулировки выходной мощности на нагрузке | от 0,5 до 600 Ом, Вт от 10 до 75 |
| Габаритные размеры, мм, не более | 275 x 250 x 180 |
| Вес со встроенными аккумуляторами, кг | 8,5 |
| Диапазон рабочих температур, °С | от -30 до +55 |
| Габариты | |
| Размер в упаковке (ШхГхВ) | 740 х 330 х 315 мм |
| Брутто (масса прибора в упаковке) | 15500 гр |
| Нетто (масса прибора) | 14800 гр |
Характеристики
| Производитель | Радио-Сервис |
| Погрешность показаний глубины залегания трассы, %, не более | 5 |
| Диапазон регулировки выходной мощности на нагрузке | от 0,5 до 600 Ом, Втот 10 до 75 |
| Полоса пропускания для режима "эфир" | от 48 Гц до 10 кГц |
| Нетто (масса прибора) | 14800 гр |
| Пассивные частоты, Гц | 50 (POWER), 100, 300, 550, 1450 "РАДИО", "Эфир" |
| Вес со встроенными аккумуляторами, кг | 8,5 |
| Рабочие частоты, Гц | 273, 526, 1024, 8928 |
| Масса, кг, не более | 1,9 |
| Габаритные размеры, мм, не более | 275 x 250 x 180 |
| Брутто (масса прибора в упаковке) | 15500 гр |
| Диапазон рабочих температур, ° С | от -30 до +55 |
| Размер в упаковке (ШхГхВ) | 740 х 330 х 315 мм |
| Память | 10 000 точек |
| Полоса пропускания для режима "РАДИО" | от 10 кГц до 36 кГц |
| Активные частоты, Гц | 273, 526, 1024,8928, 32768 |
Комплектация
- Приемник ʺСталкерʺ ПТ-24 с GPS/ГЛОНАСС модулем (Li-Ion)
- Блок питания 12 В 1 А
- Батарейный отсек 6xАА
- Bluetooth-USB адаптер
- Руководство по эксплуатации на ПТ-14
- Сумка для приемника ПТ-12, ПТ-14, ПТ-24
- Чехол солнцезащитный для ПТ-14, ПТ-24, ПМ-2, ПМ-3
- Упаковка

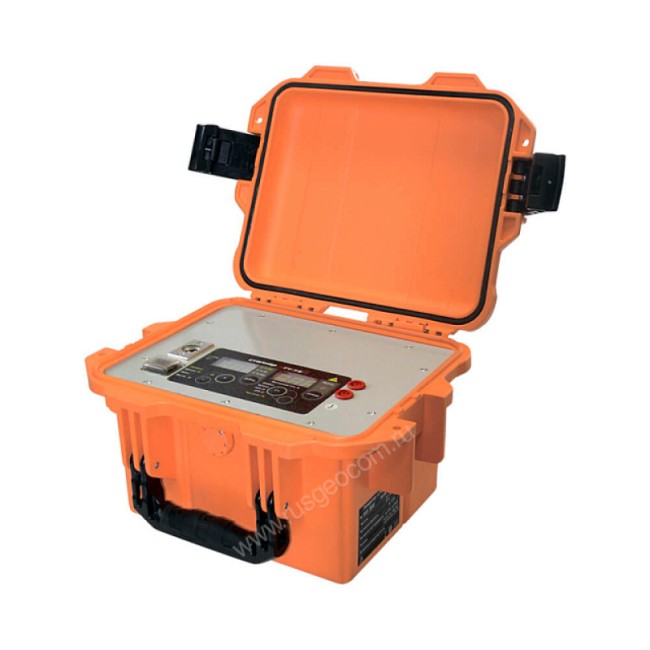

- Генератор "Сталкер" ГТ-75
- Рамка передающая РП-02
- Блок питания генератора 12 В, 3 А
- Кабель питания 12 В
- Катушка с проводом 10 м., для генератора "Сталкер", синяя
- Катушка с проводом 10 м., для генератора "Сталкер", красная
- Зажим изолированный типа "крокодил", d30, красный
- Зажим изолированный типа "крокодил", d30, синий
- Штырь заземления 20 см, нержавеющая сталь
- Руководство по эксплуатации на генераторы ГТ-75 и ГТ-15
- Сумка для принадлежностей генератора ГТ-75
