Описание

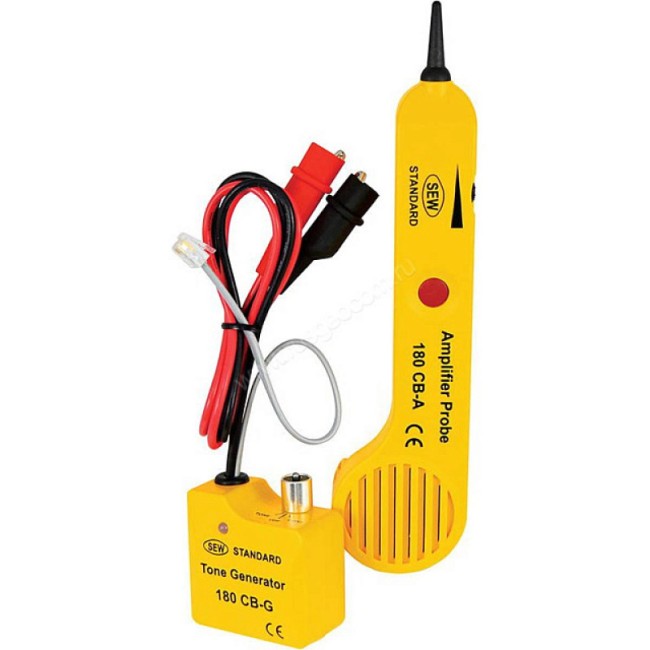

Индикатор обрыва провода SEW 180 CB предназначен для оперативных бригад, занимающихся ремонтом и обслуживанием телекоммуникационных сетей. В комплект входит тональный генератор 180 CB-G для проверки телефонных линий и приемное устройство Amplifier Probe 180 CB-A для бесконтактного отслеживания и идентификации проводов в жгутах и разводках.
Основные функции
- Определение состояния телефонной линии: «свободно», «занято», «вызов», с имитацией ответа абонента.
- Мониторинг прохождения вызова на коммутационную станцию с непрерывным тоновым сигналом.
- Прозвонка линий тестовым или тональным сигналом.
- Определение полярности проводниковых пар.
- Трассировка кабелей и идентификация линий.
Ключевые особенности
Генератор 180 CB-G оснащен однотоновым сигналом частотой 1 кГц, а приемник 180 CB-A может регистрировать переменное поле до 12 кГц. Это позволяет искать проводку под напряжением и радиосигналы без генератора. Приемник совместим с любыми генераторами соответствующего диапазона.
Состояние линии проверяется светодиодным индикатором, а трассировка осуществляется на слух по изменению тона. Чувствительность приемника регулируется. Для работы в шумных условиях предусмотрена возможность подключения наушников.
Преимущества
Модуль генератора SEW 180 CB оснащен кабелем RJ11 и измерительными проводами с зажимами. Это упрощает подключение к телефонным розеткам, распределительным панелям и проводам многожильных и коаксиальных кабелей.
Встроенная защита входа генератора позволяет работать с обесточенными и подключенными к сети линиями. Кнопка управления приемником находится в углублении корпуса для защиты от случайного нажатия. Переключатель режимов генератора защищен предохранительным ободком.
| Параметр | 179 СВ | 180 СВ | 181 СВ | 183 СВ |
|---|---|---|---|---|
| УСИЛИТЕЛЬ-ПРЁМНИК | ||||
| Частота обнаружения | 1 Гц – 12 кГц | |||
| Дистанция | < 50 см | |||
| Питание | 9 В ("Крона") | |||
| Размеры | 270 х 50 х 25 мм | |||
| Масса | 125 г | |||
| ТОНАЛЬНЫЙ ГЕНЕРАТОР | ||||
| Форма сигнала | Меандр | |||
| Частота | 1 кГц ±10% | |||
| Защита входа | 80 В пост. | 100 В пост. | 80 В пост. | 80 В пост. |
| Одинарный тон | - | + | - | - |
| Переменный тон | Быстрый и медленный | Быстрый | Быстрый и медленный | Быстрый и медленный |
| Подключение | Через штекер RJ11, 2 "крокодила" (RJ45 - опция для 180 СВ) | |||
| Питание | 9 В ("Крона") | 1,5 В × 6 (АА) | ||
| Размеры | 86 х 63 х 26 мм | 64 х 58 х 34 мм | 86 х 63 х 26 мм | 143 х 74,5 х 33,6 мм |
| Масса | 130 г | 120 г | 130 г | 318 г |
| ТЕСТ ТЕЛЕФОННОЙ ЛИНИИ | ||||
| Громкая связь | - | - | - | + |
| Целостность цепи | - | - | - | + |
| Сопротивление | - | - | - | + |
| Напряжение (пост./ перем.) | - | - | - | + |
| Ёмкость | - | - | - | + |
| Тест диодов | - | - | - | + |
| ТЕСТ ТЕЛЕФОННОЙ ЛИНИИ | ||||
| Условия эксплуатации | 0 – 40 °С при 80% максимальной относительной влажности | |||
Характеристики
| Производитель | SEW |
| Параметр | 179 СВ |
| Характеристика (20250805) | 0 – 40 °С при 80% максимальной относительной влажности |
