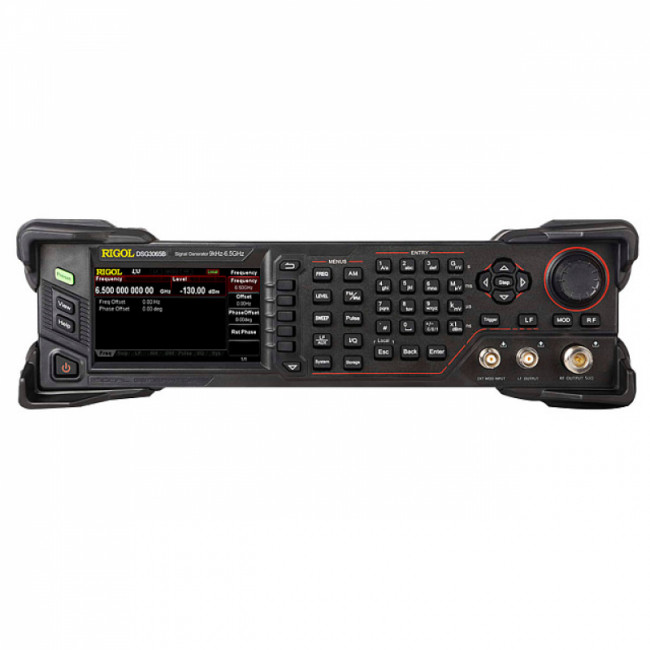

Генератор РЧ сигналов RIGOL DSG3065B

Name: Генератор РЧ сигналов RIGOL DSG3065B
Brand: RIGOL

(0) Оставить отзыв

Сравнение

В избранное

Производитель	RIGOL
Частота опорного генератора	10 МГц
Точность калибровки	≤ 0,1 ppm ≤ 10 ppb (с опцией OCXO-B08)
Фазовый сдвиг	настраиваемый, с шагом 0,01°
Диапазон частот	от 9 кГц до 6,5 ГГц

Подробные характеристики

Обзор Характеристики Отзывы0

Описание

Высокочастотный генератор сигналов Rigol DSG3065B характеризуется высокой точностью и качеством спектральных характеристик, а также наглядностью и простотой применения, что позволяет успешно решать широкий круг задач при разработке, отладке, производстве и ремонте РЧ оборудования. Прибор реализует основные виды аналоговой модуляции – АМ, ЧМ и ФМ, – и несколько вариантов свипирования; в качестве опций доступны генерация импульсов и паттернов и импульсная модуляция. От представителей линейки DSG3000 предыдущего поколения высокочастотный генератор сигналов отличается не только обновленным дизайном корпуса, но и улучшенными характеристиками: увеличена верхняя граница частотного диапазона прибора до 6.5 ГГц, снижен уровень фазовых шумов и расширены пределы регулировки выходной мощности.

Особенности Rigol DSG3065B

Поддержка синхронной модуляции обеспечивает возможность комбинирования разных типов модулирования выходного сигнала, с одновременным их задействованием.

Цифровая технология ALC способствует повышению точности амплитудной характеристики, автоматически отслеживая уровень сигнала на выходе и сравнивая его с образцовым показателем; функция калибровки плоскостности АЧХ дает возможность компенсировать потери мощности в трактах, кабелях и т.п.

Стандартный набор интерфейсов для подключения к ПК позволяет реализовать функции дистанционного управления, обеспечивая простую интеграцию прибора в состав испытательных систем.

Конструкционное исполнение

РЧ-генератор Rigol DSG3065B выполнен в стандартном типоразмере 2U и может эксплуатироваться в настольном варианте, как переносной прибор, либо монтироваться в стойку. Угловые накладки на корпусе выполняют роль опор, а также обеспечивают дополнительную защиту от случайных механических воздействий.

Оборудование снабжено графическим 4,3-дюймовым дисплеем с разрешением 480 x 272, обеспечивающим высокую информативность, и клавиатурой с цифровым блоком, функциональными и навигационными клавишами и поворотным регулятором для тонкой подстройки. На передней панели установлены выходные коннекторы НЧ и РЧ и вход для внешней модуляции, а импульсный выход вынесен на тыльную часть прибора.

Также с задней стороны размещены коннекторы для внешнего тактирования и синхронизации, выход сигнала достоверности, позволяющий дистанционно контролировать соответствие точности выходных параметров, порты USB и LAN, и место для монтажа опционального OCXO-устройства, предназначенного для повышения долговременной стабильности прибора.

Внутренний источник опорной частоты
Диапазон частот	от 9 кГц до 6,5 ГГц
Разрешение	0,01 Гц
Скорость установки	<10 мс (тип.)
Фазовый сдвиг	настраиваемый, с шагом 0,01°
Частота опорного генератора	10 МГц
Точность калибровки	≤ 0,1 ppm ≤ 10 ppb (с опцией OCXO-B08)
Температурная стабильность, 25°С (диапазон от 0°С до 50°С)	<1 ppm <5 ppb (с опцией OCXO-B08)
Скорость старения	<1 ppm/год <30 ppb/год (с опцией OCXO-B08)
Выход внутреннего опорного генератора	частота	10 МГц
Выход внутреннего опорного генератора	уровень	от +5 дБ до +10 дБ
Вход для внешнего опорного генератора	частота	10 МГц
	уровень	от 0 дБ до +10 дБ
	максимальная девиация	±5 ppm
Свипирование по частоте
Режимы работы	пошаговый (шаги частоты с равным или логарифмическим интервалом)
Режимы работы	по списку (список с произвольным частотным шагом)
Режим	одиночный, непрерывный
Диапазон	полный частотный диапазон
Форма	треугольник, пила
Шаг изменения	линейный, логарифмический
Количество точек	пошаговый: от 2 до 65535 по списку: от 1 до 6001
Время экспозиции	от 20 мс до 100 с
Запуск	авто, ручной, внешний, по шине (USB, LAN)
Параметры спектра генерируемых сигналов
Гармонические искажения	< -30 дБн, (непрерывный режим, 2 МГц < f ≤ 6,5 ГГц, уровень ≤+13 дБм)
Субгармонические искажения (непрерывный режим)	3,6 ГГц < f ≤13,6 ГГц		< -60 дБн
Негармонические искажения (непрерывный режим, уровень	100 кГц ≤ f ≤ 1,5 ГГц		< -60 дБн
	1,5 ГГц < f ≤ 3,6 ГГц		< -54 дБн
	3,6 ГГц < f ≤ 6,5 ГГц		< -48 дБн
Собственный фазовый шум SSB (непрерывный режим, измер. Полоса 1 Гц, отстройка от несущей 20 кГц)	f = 1 ГГц		< -110 дБн/Г
	f = 6,5 ГГц		< -98 дБн/Гц
Общие искажения (непрерывный режим, СКЗ f= 1 ГГц)	от 0,3 кГц до 3 кГц		< 10 Гц СКЗ
Общие искажения (непрерывный режим, СКЗ f= 1 ГГц)	от 0,03 кГц до 20 кГц		< 50 Гц СКЗ
Выходной уровень		нормированное	устанавливаемое
Max выходной уровень	9 кГц ≤ f ≤ 100 кГц		+5 дБм
	100 кГц ≤ f ≤1 МГц	+10 дБм	+15 дБм
	1 МГц < f ≤ 200 МГц	+13 дБм	+20 дБм
	200 МГц < f ≤3,6 ГГц	+13 дБм	+27 дБм
	3,6 ГГц < f ≤6,5 ГГц	+13 дБм	+20 дБм
	3,6 ГГц < f ≤6,5 ГГц	+13 дБм	+20 дБм
Min выходной уровень	9 кГц ≤ f <100 кГц		-130 дБм
	100 кГц ≤ f ≤ 3,6 ГГц	-110 дБм	-130 дБм
	3,6 ГГц < f ≤ 6,5 ГГц	-110 дБм	-130 дБм
Разрешение	0,01 дБ
Абсолютная неопределенность уровня
Неопределенность уровня	от -60 до +13 дБм	от -90 до -60 дБм	от -110 до -90 дБм
9 кГц ≤ f < 100 кГц	≤0,7 дБ (тип.)	≤0,7 дБ (тип.)	≤0,7 дБ (тип.)
100 кГц ≤ f ≤ 200 МГц	≤0,7 дБ	≤0,9 дБ	≤1,1дБ
200 МГц < f ≤ 3,6 ГГц	≤0,7 дБ	≤0,9 дБ	≤1,1дБ
3,6 ГГц < f ≤ 6,5 ГГц	≤0,9 дБ	≤1,1 дБ	≤1,3 дБ
КСВН (от 1 МГц до 13,6 ГГц)	<1.8 (тип.)
Установка уровня
Время установки	≤5 мс (тип.) (частота фикс. температурный диапазон от 20°С до 30°С)
Макс. отраженная мощность
Макс. напряжение DC	50 В
Макс. мощность	1 Вт (от 1 МГц до 6.5 ГГц)
Свипирование по амплитуде
Режимы работы	пошаговый (шаги амплитуды с равным или логарифмическим интервалом); по списку (список с произвольным шагом)
Режим	одиночный, непрерывный
Диапазон	полный динамический диапазон
Форма	треугольник, пила
Шаг изменения	линейный
Количество точек	пошаговый: от 2 до 65535 по списку: от 1 до 6001
Время экспозиции	от 20 мс до 100 с
Запуск	авто, ручной, внешний, по шине (USB, LAN)
Внутренний модулирующий НЧ-генератор
Форма сигнала	синус, меандр
Диапазон частот	синус, свипирование по синусу	от DC до 200 кГц
Диапазон частот	меандр	от DC до 20 кГц
Разрешение по частоте	0.01 Гц
Диапазон амплитуд	AC	от 0 до 3 Впик
Диапазон амплитуд	DC	от -3 В до 3 В
Выходное напряжение	Разрешение по амплитуде	1 мВ
Совместимость модуляции
АМ	ЧМ, ФМ, ИМ
ЧМ	АМ, ИМ, I/Q (опция)
ФМ	АМ, ИМ, I/Q (опция)
ИМ	АМ, ЧМ, ФМ, I/Q (опция)
I/Q (опция)	ЧМ, ФМ, ИМ
Амплитудная модуляция
Источник	внутренний, внешний
Глубина	от 0 % до 100 %
Разрешение	0,1 %
Точность fмод=1 кГц	<4 % от установленного значения + 1 %
Искажения (fмод = 1 кГц, глубина <30%, уровень=0 дБм)	<3 % (тип.)
Неравномерность АЧХ ( глубина < 80%, DC/10 Гц до 100 кГц)	<3 дБ (ном.)
Частотная модуляция
Источник	внутренний, внешний
Max девиация	N × 1 МГц (ном.)
Разрешение	<0,1 % девиации или 1 Гц, что больше
Точность (fмод=1 кГц, внутренний источник модуляции)	<2 % от установленного значения + 20 Гц
Искажения (fмод=1 кГц, девиация = Nx50 кГц)	<2 % (тип.)
Неравномерность АЧХ (от DC/10 Гц до 100 кГц)	<3 дБ (ном.)
Фазовая модуляция
Источник	внутренний, внешний
Max девиация	N x 5 рад
Разрешение	<0,1 % девиации или 0.01 рад, что больше
Точность (fмод=1 кГц, внутренний источник модуляции)	<1 % установленного значения + 0,1 рад
Искажения (fмод=1 кГц, девиация = Nx5 рад)	<1 % (тип.)
Неравномерность АЧХ (от DC/10 Гц до 100 кГц)	<3 дБ (ном.)
Импульсная модуляция (опция DSG800-PUM)
Источник	внутренний, внешний
Коэффициент вкл/выкл	>70 дБ (100 кГц≤ f <1,5 ГГц)
Время нарастания/спада (10% / 90%)	<50 нс, 10 нс (тип.)
Частота следования импульсов	От DC до 1 МГц
Импульсный генератор (опция DSG800-PUM)
Режим работы	одиночный импульс, двойной импульс, генератор последовательностей (опция DSG800-PUG)
Период	диапазон от 40 нс 170 с разрешение 10 нс
Длительность	диапазон от 10 нс (170 с – 10 нс) разрешение 10 нс
Задержка запуска	диапазон от 10 нс 170 с разрешение 10 нс
Запуск	авто, внешний запуск, внешний стробирующий импульс, ручной, по шине (USB, LAN)
Генератор последовательностей (опция DSG800-PUG)
Количество импульсов	от 1 до 2047
Диапазон вкл/выкл	от 20 нс до 170 с
Повтор	от 1 до 256
Внешняя модуляция
Вектор ошибок (EMV)	16QAM, косинусный фильтр (α = 0.22), 4Мвыборок/с
	50 МГц ≤ f ≤ 1,5 ГГц (уровень ≤ 4дБм)	≤ 2 % СКЗ (тип.)
	QPSK, косинусный фильтр (α = 0.22), 4Мвыборок/с
	50 МГц ≤ f ≤ 1,5 ГГц (уровень ≤ 4дБм)	≤ 2 % СКЗ (тип.)
Внутренняя модуляция
Вектор ошибок (EMV)	CDMA2000/1xEV-D0, 1.2288 Mcps, частота от 800 до 900 MГц, от 1800 до 1900 MГц, уровень ≤4 дБм		≤ 2% (тип.)
Относительный уровень мощности в соседнем канале (ACPR)		≥ 70 дБ
Память
Длина записи	от 1 до 16 Мвыборок за шаг
Разрешение	14 бит
Время загрузки 1 МВыборки	< 10 с (ном.)
Энергонезависимая память	1 Гб
Частота дискретизации
Диапазон	oт 1 кГц до 50 МГц, 100 МГц
Разрешение	0.01 Гц
Запуск
Запуск	авто, внешний запуск, ручной, по шине (USB, LAN)
Режимы работы	повтор, авто, автоповтор, одиночный
Задержка внешнего запуска
Диапазон	от 0 до (2в16-1)
Разрешение	1
Запрет внешнего запуска
Диапазон	от 0 до (2в16-1)
Разрешение	1
Ширина импульса	> 20 нс (ном.)
Вход внешнего запуска
Импеданс	1 кОм (ном.)
Разъем	BNC (розетка)
Уровень запуска	5 В TTL
Выход сигнала достоверности
Выходное напряжение	0 В / 3,3 В (ном.)
Разъем	BNC (розетка)
Выход свипирования
Выходное напряжение	от 0 до 10 В (ном.)
Разъем	BNC (розетка)
Вход или выход импульса
Импеданс	50 Ом
Амплитуда входа/выхода	0 В / 3,3 В (ном.)
Вход для внешнего опорного генератора (10 МГц)
Импеданс	50 Ом
Разъем	BNC (розетка)
Выход опорного генератора (10 МГц)
Импеданс	50 Ом
Разъем	BNC (розетка)
Общие характеристики
Тип дисплея	цветной 4,3’ TFT экран с разрешением 480 × 272
Питание	220 В ,50 Гц
Потребляемая мощность	100 Вт макс
Интерфейсы связи	USB host, USB device, LAN
Рабочий диапазон температур	от 10 °C до 50 °C
Габариты	364 х 112 х 420 мм
Вес	8,03 кг
